松套法蘭PN10壓力尺寸表

作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-07-03
導讀：松套法蘭 DN100PN10壓力產品圖片 松套法蘭形式對照圖 松套法蘭PN10壓力尺寸對照表 規 格 型 號 DN 鋼 管 外 徑 A 法 蘭 外 徑 D 螺 栓 孔 中 心 距 K 螺 栓 孔 直 徑 L 螺 栓 孔 數 量 n 螺 栓 規
松套法蘭DN100PN10壓力產品圖片

松套法蘭圖片

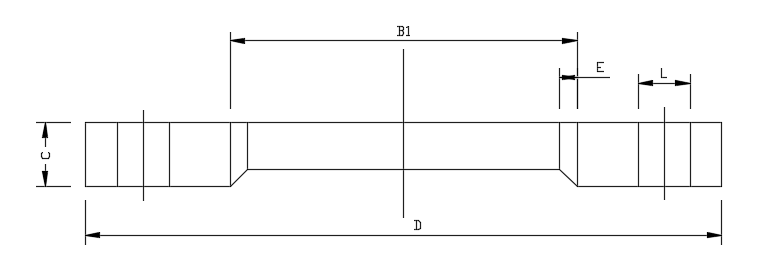

松套法蘭形式對照圖

松套法蘭形式對照圖

松套法蘭PN10壓力尺寸對照表

規
格
型
號
DN		 鋼
管
外
徑
A		 法
蘭
外
徑
D		 螺
栓
孔
中
心
距
K		 螺
栓
孔
直
徑
L		 螺
栓
孔
數
量
n		 螺
栓
規
格		 法
蘭
厚
度
C		 法
蘭
內
徑
A/B		 焊
接
坡
口
寬
度
B1		 焊
接
坡
口
深
度
E		 重
量
15 21.3 95 65 14 4 M12 14 22/19 25 3 0.654
20 26.9 105 75 14 4 M12 16 27.5/26 31 4 0.909
25 33.7 115 85 14 4 M12 16 34.5/33 38 4 1.08
32 42.4 140 100 18 4 M16 18 43.5/46 47 5 1.77
40 48.3 150 110 18 4 M16 18 49.5/46 53 5 2.02
50 60.3 165 125 18 4 M16 20 61.5/59 65 5 2.52
65 76 185 145 18 4 M16 20 78 81 6 3.05
80 88.9 200 160 18 8 M16 20 91 94 6 3.48
100 114.3 220 180 18 8 M16 22 116/110 120 6 4.2
125 141.3 250 210 18 8 M16 22 141.5/135 147 6 5.21
150 168.3 285 240 22 8 M20 24 170.5/161 174 6 6.89
200 219.1 340 295 22 8 M20 24 222 226 6 8.87
250 273 395 350 22 12 M20 26 276 281 8 11.2
300 323.9 445 400 22 12 M20 26 328 333 8 12.8
350 355.6 505 460 22 16 M20 30 359.5/380 365 8 19.4
400 406.4 565 515 26 16 M24 32 411/430 416 8 26.4
450 457 615 565 26 16 M24 36 462/484 467 8 32.2
