JB/T81-94平焊法蘭尺寸表
作者來源:平焊法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2021-07-07
導讀：平焊法蘭 尺寸表（JB/T81-94） 板式平焊法蘭 尺寸表 PN1.6Mpa（16壓力） 平 焊 法 蘭 型 號 平 焊 法 蘭 焊 接 管 子 外徑 平 焊 法 蘭 外 徑 平 焊 法 蘭 螺 栓 孔 距離 平 焊 法 蘭 螺栓 孔 直
平焊法蘭尺寸表（JB/T81-94）板式平焊法蘭尺寸表
PN1.6Mpa（16壓力）
|
平 焊 法 蘭 型 號 |
平 焊 法 蘭 焊 接 管 子 外徑 |
平 焊 法 蘭 外 徑 |
平 焊 法 蘭 螺 栓 孔 距離 |
平 焊 法 蘭 螺栓 孔 直 徑 |
平 焊 法 蘭 螺 栓 孔 數 量 |
平 焊 法 蘭 螺 絲 選 用 |
平 焊 法 蘭 密 封 面 直 徑 |
平 焊 法 蘭 密 封 面 高 度 |
平 焊 法 蘭 厚 度 |
平 焊 法 蘭 內 徑 |
平 焊 法 蘭 理 論 重 量 |
| DN | A | D | K | L | n | Th | d | f | C | B | KG |
| DN10 | 14 | 90 | 60 | 14 | 4 | M12 | 40 | 2 | 14 | 15 | 0.55 |
| DN15 | 18 | 95 | 65 | 14 | 4 | M12 | 45 | 2 | 14 | 19 | 0.71 |
| DN20 | 25 | 105 | 75 | 14 | 4 | M12 | 55 | 2 | 16 | 26 | 0.87 |
| DN25 | 32 | 115 | 85 | 14 | 4 | M12 | 65 | 2 | 18 | 33 | 1.18 |
| DN32 | 38 | 140/135 | 100 | 18 | 4 | M16 | 78 | 2 | 18 | 39 | 1.60 |
| DN40 | 45 | 150/145 | 110 | 18 | 4 | M16 | 85 | 3 | 20 | 46 | 2.00 |
| DN50 | 57 | 165/160 | 125 | 18 | 4 | M16 | 100 | 3 | 22 | 59 | 2.61 |
| DN65 | 73 | 185/180 | 145 | 18 | 4 | M16 | 100 | 3 | 24 | 75 | 3.45 |
| DN80 | 89 | 200/195 | 160 | 18 | 8 | M16 | 135 | 3 | 24 | 91 | 3.71 |
| DN100 | 108 | 220/215 | 180 | 18 | 8 | M16 | 155 | 3 | 26 | 110 | 4.80 |
| DN125 | 133 | 250/245 | 210 | 18 | 8 | M16 | 185 | 3 | 28 | 135 | 7.00 |
| DN150 | 159 | 285/280 | 240 | 23 | 8 | M20 | 210 | 3 | 28 | 161 | 7.92 |
| DN200 | 219 | 340/335 | 295 | 23 | 12 | M20 | 265 | 3 | 30 | 222 | 10.1 |
| DN225 | 245 | 365 | 325 | 23 | 12 | M20 | 295 | 3 | 30 | 248 | 11.7 |
| DN250 | 273 | 405 | 355 | 26/25 | 12 | M24/M22 | 320 | 3 | 32 | 276 | 15.7 |
| DN300 | 325 | 460 | 410 | 26/25 | 12 | M24/M22 | 375 | 4 | 32 | 328 | 18.1 |
| DN350 | 377 | 520 | 470 | 26/25 | 16 | M24/M22 | 435 | 4 | 34 | 380 | 23.3 |
| DN400 | 426 | 580 | 525 | 30 | 16 | M27 | 485 | 4 | 38 | 430 | 31.00 |
| DN450 | 480 | 640 | 585 | 30 | 20 | M27 | 545 | 4 | 42 | 484 | 10.20 |
| DN500 | 530 | 715/705 | 650 | 34 | 20 | M30 | 608 | 4 | 48 | 534 | 55.7 |
| DN600 | 630 | 840 | 770 | 36/41 | 20 | M33/M36 | 718 | 5 | 50 | 634 | 80.80 |
備注：本尺寸根據JB/T81-94標準錄入版本號（1994版本）
符合本標準法蘭產品如下圖

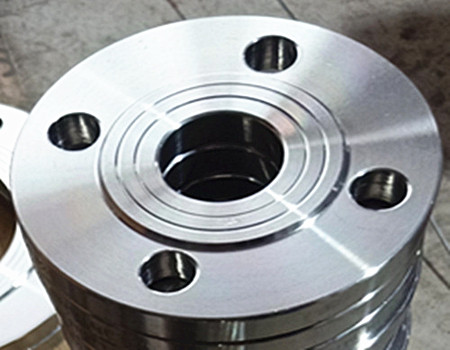

DN32-PN16壓力
DN65-PN16壓力

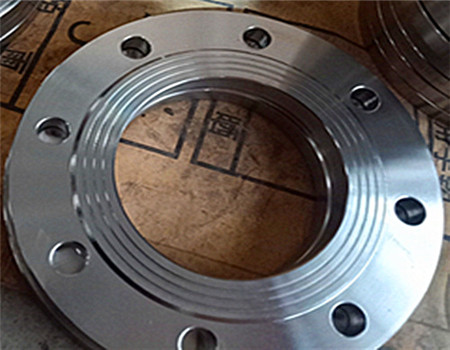

DN100-PN16壓力
更多法蘭產品歡迎點擊（法蘭）進行查看
