長頸對焊法蘭NB/T47023-2012(JB/T4703）

作者來源:對焊法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2021-07-07

導讀：長頸對焊法蘭 PN1.0Mpa（10壓力）NB/T47023-2012(JB/T4703)規格尺寸對照表凸面對照圖凹面對照圖長頸對焊法蘭NB/T47023-2012-47023-2010尺寸對照表公稱通徑 DN mm 法蘭外徑 D 螺栓孔中心距

長頸對焊法蘭PN1.0Mpa（10壓力）NB/T47023-2012(JB/T4703)規格尺寸對照表

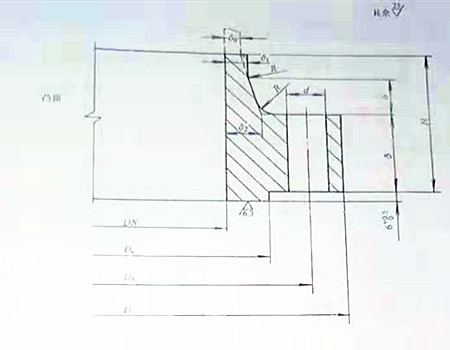

凸面對照圖
長頸對焊法蘭對照圖

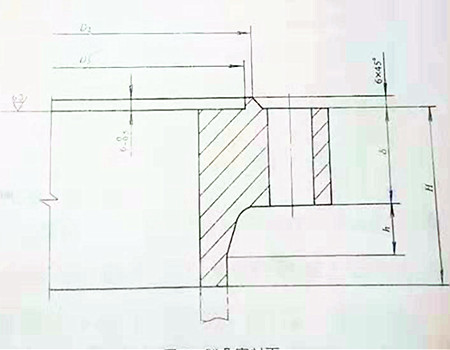

凹面對照圖

長頸對焊法蘭NB/T47023-2012-47023-2010尺寸對照表

公稱通徑 DN mm	法蘭外徑 D	螺栓孔中心距離 D1	密封面尺寸 D2	臺階尺寸 D3	挖槽尺寸 D4	法蘭厚度 Q	法蘭總厚度 H	頸部斜坡長度 h	凹槽寬度 a	凸臺寬度 a1	焊端壁厚 q1	法蘭大頸部單邊壁厚 q2	圓弧大小 R	螺栓孔直徑 d	螺栓規格	螺栓數量	對接筒體最小厚度 q0 mm
300	440	400	365	355	352	30	85	25	17	14	12	22	12	23	M20	16	4
350	490	450	415	405	402	32	90	25	17	14	12	22	12	23	M20	16	4
400	540	500	465	455	452	34	95	25	17	14	12	22	12	23	M20	20	4
450	590	550	515	505	502	34	95	25	17	14	12	22	12	23	M20	20	6
500	640	600	565	555	552	38	100	25	17	14	12	22	12	23	M20	24	6
550	690	650	615	605	602	40	100	25	17	14	12	22	12	23	M20	24	6
600	740	700	665	655	652	44	105	25	17	14	12	22	12	23	M20	28	6
650	790	750	715	705	702	46	105	25	17	14	12	22	12	23	M20	28	8
700	740	800	765	755	752	50	105	25	17	14	12	22	12	23	M20	32	8
800	940	900	865	855	852	50	105	25	17	14	12	22	12	23	M20	32	8
900	1040	1000	965	955	952	54	110	25	17	14	12	22	12	23	M20	36	10
1000	1140	1100	1065	1055	1052	56	110	25	17	16	12	22	12	23	M20	40	10
1100	1260	1215	1176	1156	1153	56	120	35	21	18	16	26	12	27	M24	32	12
1200	1360	1315	1276	1256	1253	56	125	35	21	18	16	26	12	27	M24	36	12
1300	1460	1415	1376	1356	1353	60	130	35	21	18	16	26	12	27	M24	40	12
1400	1560	1515	1476	1456	1453	62	140	40	21	18	16	26	12	27	M24	44	12
1500	1660	1615	1576	1556	1553	64	140	40	21	18	16	26	12	27	,24	48	12
1600	1760	1715	1676	1656	1653	70	145	40	21	18	16	26	12	27	M24	52	12
1700	1870	1815	1776	1756	1753	76	150	40	21	18	18	26	122	30	M27	56	12
1800	1970	1915	1876	1856	1853	80	150	40	21	18	20	26	15	30	M27	56	14
1900	2095	2040	1998	1978	1973	86	155	40	21	18	20	32	15	30	M27	56	16
2000	2195	2140	2098	2078	2075	94	165	40	21	18	20	32	15	30	M27	60	16
2100	2295	2240	2198	2178	2175	102	190	50	21	18	20	32	15	30	M27	60	16
2200	2395	2340	2298	2278	2275	112	200	50	21	18	20	32	15	30	M27	64	16
2300	2515	2455	2398	2378	2375	120	210	50	21	18	22	34	15	33	M30	60	18
2400	2615	2555	2498	2478	2475	128	215	50	21	18	22	34	15	33	M30	64	18
2500	2720	2660	2598	2578	2575	130	215	50	21	18	24	36	15	33	M30	68	20
2600	2820	2760	2698	2678	2675	136	220	50	21	18	24	36	15	33	M30	72	20

注意：如果手機查看不全請復制本連接地址前往電腦端打開查看,http://www.lfg20.com/jg/239.html

本文來源：http://www.lfg20.com/jg/239.html
