化工部尺寸16壓力平焊法蘭片規格尺寸對照表
作者來源:平焊法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-08-08
導讀：執行標準20592-2009 化工部尺寸16壓力平焊 法蘭 盤規格尺寸對照表 型號 管 子 外 徑 B 管 D 法 蘭 外 徑 K 螺 栓 孔 中 心 距 L 螺 栓 孔 直 徑 n 螺 絲 孔 數 量 th 螺 栓 大 小 c 法 蘭 厚 度 b

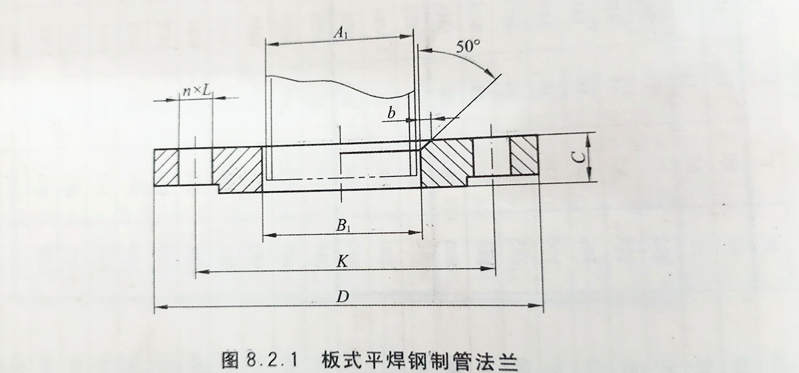

執行標準20592-2009 化工部尺寸16壓力平焊法蘭盤規格尺寸對照表
|
型號
|
管
子 外 徑 B 管 |
D
法 蘭 外 徑 |
K
螺 栓 孔 中 心 距 |
L
螺 栓 孔 直 徑 |
n
螺 絲 孔 數 量 |
th
螺 栓 大 小 |
c
法 蘭 厚 度 |
b1
法 蘭 內 徑 B管 |
|
|
|
DN10
|
14
|
90
|
60
|
14
|
4
|
M12
|
14
|
15
|
|
|
|
DN15
|
18
|
95
|
65
|
14
|
4
|
M12
|
14
|
19
|
|
|
|
DN20
|
25
|
105
|
75
|
14
|
4
|
M12
|
16
|
26
|
|
|
|
DN25
|
32
|
115
|
85
|
14
|
4
|
M12
|
16
|
33
|
|
|
|
DN32
|
38
|
140
|
100
|
18
|
4
|
M16
|
18
|
39
|
|
|
|
DN40
|
45
|
150
|
110
|
18
|
4
|
M16
|
18
|
46
|
|
|
|
DN50
|
57
|
165
|
125
|
18
|
4
|
M16
|
20
|
58
|
|
|
|
DN65
|
76
|
185
|
145
|
18
|
8
|
M16
|
20
|
77
|
|
|
|
DN80
|
89
|
200
|
160
|
18
|
8
|
M16
|
20
|
91
|
|
|
|
DN100
|
108
|
220
|
180
|
18
|
8
|
M16
|
22
|
110
|
|
|
|
DN125
|
133
|
250
|
210
|
18
|
8
|
M16
|
22
|
135
|
|
|
|
DN150
|
159
|
285
|
240
|
22
|
8
|
M20
|
24
|
161
|
|
|
|
DN200
|
219
|
340
|
295
|
22
|
12
|
M20
|
26
|
221
|
|
|
|
DN250
|
273
|
405
|
355
|
26
|
12
|
M24
|
28
|
276
|
|
|
|
DN300
|
325
|
460
|
410
|
26
|
12
|
M24
|
32
|
328
|
|
|
|
DN400
|
426
|
580
|
525
|
30
|
16
|
M27
|
38
|
430
|
|
|
|
DN450
|
480
|
640
|
585
|
30
|
20
|
M27
|
42
|
485
|
|
|
|
DN500
|
530
|
715
|
650
|
33
|
20
|
M30x2
|
46
|
535
|
|
|
|
DN600
|
630
|
840
|
770
|
36
|
20
|
M33x2
|
52
|
636
|
|
|
|
DN350
|
377
|
520
|
470
|
26
|
16
|
M24
|
35
|
381
|
化工部平焊法蘭25壓力尺寸表點擊這里【平焊法蘭25壓力尺寸表】
