美標法蘭焊接接頭與坡口尺寸

作者來源:不銹鋼法蘭 ??來源：法蘭管件生產廠家??? 發布時間：2020-07-24
導讀：1.主題內容與適用范圍 本標準規定了美標法蘭和鋼管連接的焊接接頭與坡口尺寸。 本標準適用于HG/T20615所有規定的美標法蘭。 2，引用標準 HG/T20615 【美標法蘭形式，參數（美洲體系）

1.主題內容與適用范圍

本標準規定了美標法蘭和鋼管連接的焊接接頭與坡口尺寸。

本標準適用于HG/T20615所有規定的美標法蘭。

2，引用標準

HG/T20615 【美標法蘭形式，參數（美洲體系）】

3，美標帯頸平焊法蘭

帯頸平焊法蘭與鋼管連接的焊接接頭應符合（圖一）要求，

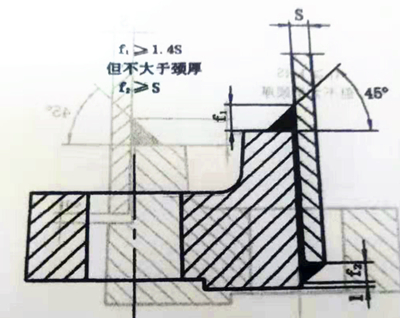

美標圖一

圖一

4，美標承插焊法蘭

承插焊法蘭與鋼管連接的焊接接頭應符合（圖二）要求，

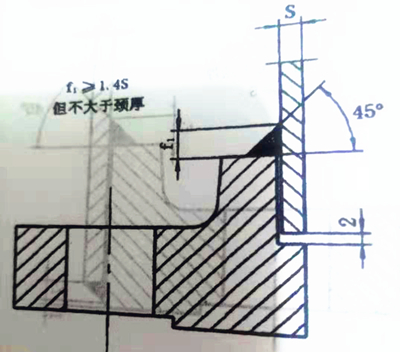

美標圖二

圖二

5，美標帯頸對焊法蘭

帯頸對焊法蘭與鋼管連接的焊接端和坡口尺寸應符合（圖三，圖四）的要求。如帯頸對焊法蘭的直邊段厚度超過其對接的鋼管的壁厚1MM以上時，法蘭的直邊段應在內徑處削薄段的斜度應小于等于1；3，如（圖五）所示。

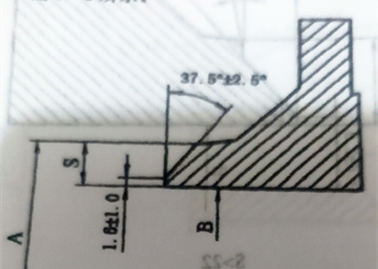

美標圖三

圖三

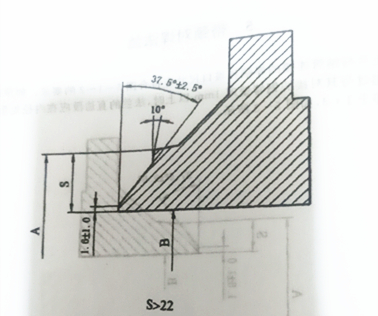

美標圖四

圖四



圖中：A-法蘭焊接端外徑【鋼管外徑】B-法蘭內徑【等于鋼管的公稱內徑】S-法蘭焊端壁厚【等于鋼管的公稱壁厚】
注意，當法蘭與公稱壁厚小于等于4.8mm的鐵素體鋼管或者小于等于3.2mm奧氏體鋼管連接時，鈍邊可以取消。

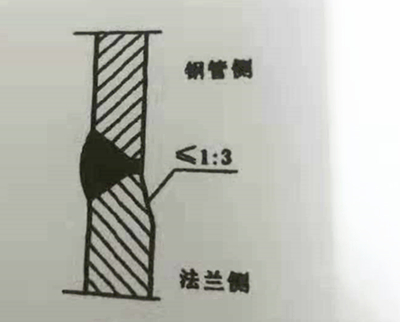

美標圖五

圖五


6，大直徑法蘭

大直徑法蘭與鋼管連接的焊接接頭，和坡口尺寸應符合【圖六】的要求。

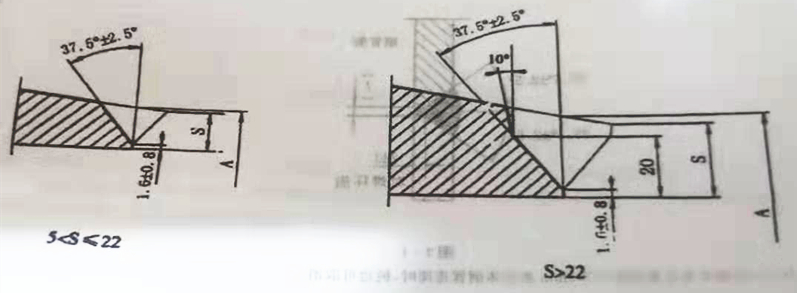

美標圖六

圖六



7，對焊環


對焊環松套法蘭的對焊環與鋼管連接的焊接接頭和坡口尺寸應符合【圖七】的要求。

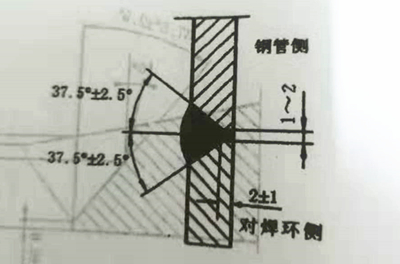

美標圖七

圖七



注意：當對焊環與公稱壁厚小于等于3.2mm奧氏體鋼管連接時，鈍邊可以取消。
